功能简介
1、手持盒采用320*240高分辨率彩屏、全中文操作界面，易学易用。
2、具有画点、直线、多段线、三维圆弧(空间圆弧)、圆、跑道、矩形、涂布、自动圆角、不规则三维样条曲线等图形元素；丰富的手工教导功能及图形预览功能。
3、具有条件跳转功能，和双MARK点旋转对针功能。
4、具有跳选功能，能同时选中不连续的多条指令。
5、具有指令移动功能，能将已编辑的指令移到目标位置。
6、具有断点执行功能，可以从指定点开始执行。
7、具有区域阵列复制，偏移操作，批量编辑，单步运行，I/O输入输出等功能。
8、具有自动执行、自动复位、产量设定、加工时间计时器等功能。
9、具有四种不同的拉丝工艺选择，可解决拉丝等工艺难题。
10、支持DXF和PLT文件导入，自动路径优化功能。
11、动作参数编辑完毕，通过串口将动作参数下载至控制器中，即可脱机独立运行。也可将动作参数保存到手持盒中，方便调用；并能进行设备间的图形拷贝及保存。
12、手持盒可存储数百个加工文件，每个文件可支持8000条指令，使用时调出即可。
13、硬件上具备4个枪通道控制、4路通用输出、8路输入、12路高速脉冲输出；控制点胶时间精度1ms。
14、每条动作指令都有独立的开胶延时、关胶延时、退枪高度、独立的提前关胶功能，灵活的批量修改功能可以提高编辑效率，也可解决堆胶问题。
15、支持按类型分类批量修改参数。


功能特性
控制器硬件特性
电机轴数：3轴（XYZ）
脉冲频率：200K
IO口数量：8路专用输入(XYZ原点、启动/暂停、暂停、复位/急停按钮)，4路专用胶枪输出(4个胶枪开关控制，直接驱动电磁阀，驱动电流2A)。4路通用I /O输出，8路通用I /O输入，12路高速“NPN集电极开路”5-24VDC输出，额定电流0.5A。
IO输入类型：光藕隔离输入。
存储容量：16M
接口方式：DB44接口
工作电压：24V DC，
工作温度：-10-60℃
储存温度：-40℃-70℃
工作湿度：40％-80%
储存湿度：0%-95%

手持盒硬件特性
接口方式：配备USB接口和串口，USB口用于连接电脑，此功能暂时保留。串口用来连接手持盒。
存储方式：FLASH芯片。
显示配置：分辨率320*240，3.2寸彩色液晶屏。

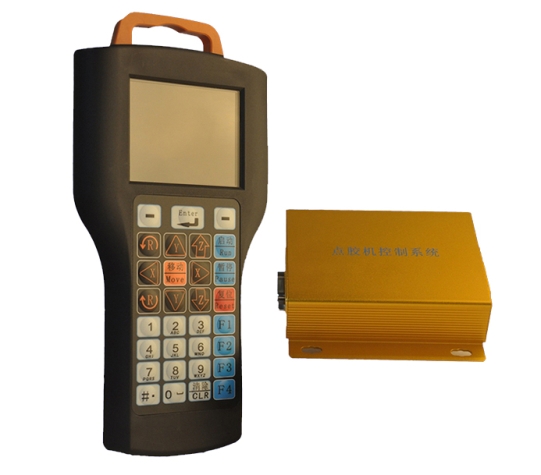

产品列表
配件名称 类型 数量 简介
手持盒 必配 1 操作示教盒
控制器 必配 1 运动控制器
数据线 必配 1 连接线
接线板 必配 1 接线板
