点胶机控制系统

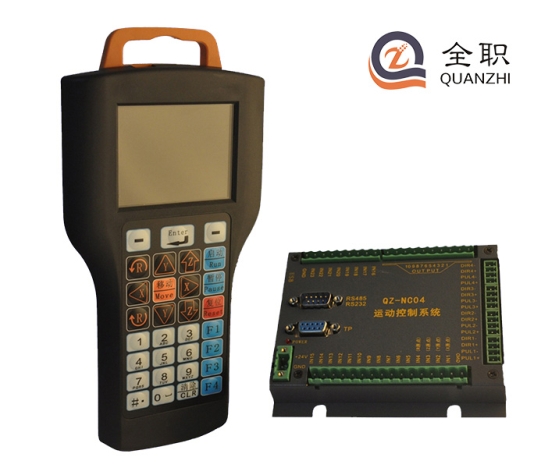

四轴点胶机控制系统V8 (QZ-NC04)

名称:四轴点胶机控制系统V8 (QZ-NC04)

详细信息
功能简介
1、手持盒采用320*240高分辨率彩屏、全中文操作界面,易学易用。
2、具有画点、直线、多段线、三维圆弧(空间圆弧)、圆、跑道、矩形、涂布、自动圆角、不规则三维样条曲线等图形元素;丰富的手工教导功能及图形预览功能。
3、具有四维联动功能,能对圆和圆弧进行径向跟踪。
4、具有条件跳转功能,和双MARK点旋转对针功能。
5、具有跳选功能,能同时选中不连续的多条指令。
6、具有指令移动功能,能将已编辑的指令移到目标位置。
7、具有断点执行功能,可以从指定点开始执行。
8、具有区域阵列复制,偏移操作,批量编辑,单步运行,I/O输入输出等功能。
9、具有自动执行、自动复位、产量设定、加工时间计时器等功能。
10、具有四种不同的拉丝工艺选择,可解决拉丝等工艺难题。
11、支持DXF和PLT文件导入,自动路径优化功能。
12、动作参数编辑完毕,通过串口将动作参数下载至控制器中,即可脱机独立运行。也可将动作参数保存到手持盒中,方便调用;并能进行设备间的图形拷贝及保存。
13、手持盒可存储数百个加工文件,每个文件可支持8000条指令,使用时调出即可。
14、硬件上具备4个枪通道控制、4路通用输出、8路输入、12路高速脉冲输出;控制点胶时间精度1ms。
15、每条动作指令都有独立的开胶延时、关胶延时、退枪高度、独立的提前关胶功能,灵活的批量修改功能可以提高编辑效率,也可解决堆胶问题。
16、支持按类型分类批量修改参数。

功能特性
控制器硬件特性
电机轴数:4轴(XYZR)
脉冲频率:800K
IO口数量:8路专用输入(XYZ原点、启动/暂停、暂停、复位/急停按钮),4路专用胶枪输出(4个胶枪开关控制,直接驱动电磁阀,驱动电流2A)。6路通用I /O输出,15路通用I /O输入.
IO输入类型:光藕隔离输入。
存储容量:64M
接口方式:DB44接口
工作电压:24V DC,
工作温度:-10-60℃
储存温度:-40℃-70℃
工作湿度:40%-80%
储存湿度:0%-95%

手持盒硬件特性
接口方式:配备USB接口和串口,USB口用于连接电脑。串口用来连接手持盒。
存储方式:FLASH芯片。
显示配置:分辨率320*240,3.2寸彩色液晶屏。

产品列表
配件名称 类型 数量 简介
手持盒 必配 1 操作示教盒
控制器 必配 1 运动控制器
数据线 必配 1 连接线
