焊锡机控制系统

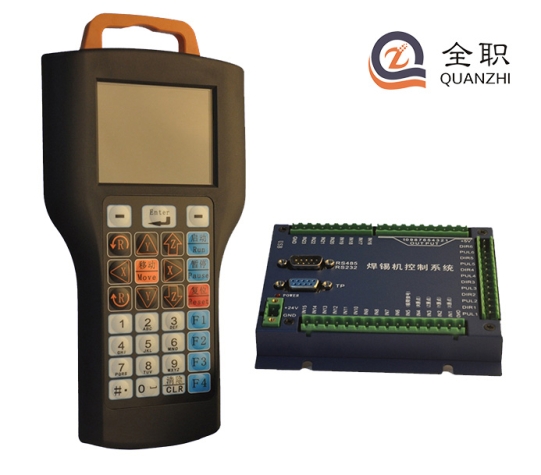

双Y焊锡机控制系统(QZ-SMC1306)

名称:双Y焊锡机控制系统(QZ-SMC1306)

详细信息

功能简介

1、显示屏采用320*240高分辨率彩屏、全中文操作界面,易学易用。

2、完善的焊锡工艺设置,具有点焊与拖焊等焊接;供锡速度可根据工作速度自动调整。

3、具有斜角进枪功能,可任意设置进枪角度,并根据R轴的角度自动调整进给方向。

4、具有抖锡功能(水平,垂直),解决大焊点或氧化工件加热不均匀问题。

5、完善的清洗功能,包括定次清洗或指定位置清洗,清洗方式可以设置为吹气清洗方式或金属球提前滚动清洗方式,清洗完毕后可设置锡量补偿。

6、支持双MARK点对位功能,用来修正工件因摆放的角度和位置偏差而引起的误差。

7、具有跳选功能,能同时选中不连续的多条指令。

8、每条动作指令都有独立的出锡时间,出锡速度,出锡量,上抬高度,灵活的批量修改等功能,能快速提高编辑效率。

9、具有指令移动功能,能将选中的指令移到目标位置。

10、具有区域阵列复制(3D),平移操作,批量编辑,单步、全自动及循环运行,I/O输入输出等功能。

11、具有自动执行功能、可设定重复执行的间隔时间。

12、具备自动复位功能、可消除机械累计误差,提高重复精度。

13、具备加工时间计时,产量设定、和焊点计数功能,并可以设置焊嘴寿命,自动提醒用户更换焊嘴保证产品焊接质量。

14、动作参数编辑完毕,通过串口将动作参数下载到控制器中,即可脱机、独立运行,也可将动作参数保存到手持盒中,方便调用;并能进行设备间的图形拷贝及保存。

15、具备拨码开关接口,支持2位拨码开关,共可以选择100组程序,方便调用。

16、手持盒可存储数百个加工文件,每个文件可支持6000条指令,使用时调出即可。

17、具备缺锡报警功能,低温报警功能,当出现故障时设备自动停止,并报警提醒。
18
、具备设备试用时间加密锁机功能,提醒客户有效的试用时间。厂家可以通过手机app

软件进行远程解锁,为客户节省停机时间,提高服务效率。

19、具备z轴刹车线圈接口,防止断电掉落。

20、具备R轴动作的优先顺序设定,焊锡进枪速度,退枪速度均可单独设定。

20、具备一键起点对位,提高调机效率。

21、具备数据上传功能,万一手柄遗失或损坏可以将设备中的工程数据上传都示教手柄中。



功能特性

控制器硬件特性

电机轴数:6轴(XYZY2RB

脉冲频率:200K

IO口数量:8路专用输入(XYZR原点、启动/暂停、暂停、复位/急停按钮)4路专用胶枪输出(4个胶枪开关控制,直接驱动电磁阀,驱动电流2A)4路通用I /O输出,4路通用I /O输入,12路高速“NPN集电极开路”5-24VDC输出,额定电流0.5A

IO输入类型:光藕隔离输入。

存储容量:16M

接口方式:DB44接口

工作电压:24V DC

工作温度:-10-60

储存温度:-40-70

工作湿度:40-80%

储存湿度:0%-95%


手持盒硬件特性
接口方式:配备USB接口和串口,USB口用于连接电脑。串口用来连接手持盒。
存储方式:FLASH芯片。
显示配置:分辨率320*240,3.2寸彩色液晶屏。

产品列表
配件名称 类型 数量 简介
手持盒 必配 1 操作示教盒
控制器 必配 1 运动控制器
数据线 必配 1 连接线
